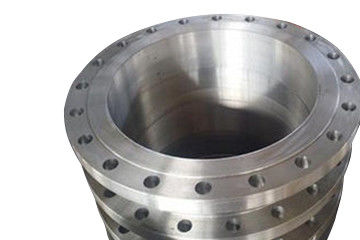

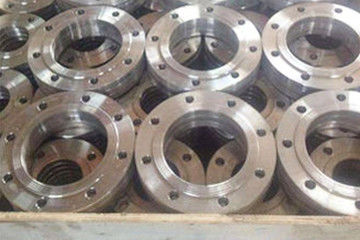

Soldadura da flange da solda do soquete da tubulação de aço carbono

Descrição

A flange da soldadura do soquete refere a flange soldada na extremidade e na parte externa de tubulação quando a extremidade de tubulação é introduzida na escada do anel da flange. Há dois tipos com e sem o pescoço. A flange com pescoço tem a boa rigidez, deformação da soldadura e bom pequenos selando o desempenho.

Pode ser usada na situação com pressão de 1,0 ~ 10.0MPa. A flange de B para a embarcação é igualmente a flange da soldadura do soquete, que é usada na ocasião com exigências altas da selagem. Durante o projeto, a flange da soldadura do soquete pode ser verificada como a flange integral.

A soldadura do soquete é estender a tubulação no corpo de válvula para soldar. Após a formação, é similar à conexão interna da linha.  Em linhas gerais, há mais tubulações de aço carbono e tubulações de aço inoxidável abaixo de 2" com soldadura do soquete. A soldadura de extremidade é usada igualmente para as tubulações de aço inoxidável abaixo de 2", como flangear da flange de deslizar a luva; a soldadura de extremidade é usada basicamente para as tubulações titanium, o aço duplo da fase, a liga baixa do níquel, etc.

Introdução de Breif

1. a soldadura do soquete forma a solda de faixa, quando a soldadura de extremidade formar a solda de extremidade.

2. A junção de extremidade é melhor do que a junção do soquete de acordo com a condição da força e do esforço da junção da solda, assim que a junção de extremidade deve ser usada na situação do nível de alta pressão e da condição má do serviço.

3. a soldadura do soquete é usada geralmente para o diâmetro pequeno da tubulação inferior ou igual ao Dn40, que é mais econômico.

4. a soldadura de extremidade é usada geralmente para Dn40 e acima. O formulário da conexão da soldadura do soquete é usado principalmente para a soldadura do pequeno diâmetro 5. Geralmente, a espessura de parede da tubulação de pequeno diâmetro é fina, fácil de desconcertar e retirar, e a soldadura de extremidade é difícil, assim que é mais apropriado para a soldadura do soquete.

6. além, a soldadura do soquete tem a função do reforço, assim que é usada frequentemente sob a alta pressão.

Charateristic

1.  A forma básica da flange do soquete é a mesma que aquela da flange com soldadura lisa do pescoço.

2.  Há uma seção do soquete no furo interno da flange, a tubulação é introduzida no soquete e soldada, e um círculo da solda é soldado na parte de trás da flange.

3.  Porque há uma diferença entre a flange do soquete e a borda do tubo, é fácil produzir a corrosão.

4.  Se uma outra solda é soldada para dentro, esta corrosão pode ser evitada.

5.  A força de fadiga da flange do soquete soldada em ambos os lados é 5% mais alto do que aquele da flange lisa, e a força estática é a mesma.

6.  Quando este tipo da flange do soquete é usado, seu diâmetro interno será o mesmo que aquele da tubulação. A flange do soquete é somente aplicável às tubulações com diâmetro nominal menos de 150.

Especificação

1, tipo da superfície de selagem: RF, MFM, TG, RJ

2, material: aço carbono: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1/Cl2, LF3 CL1/Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;

3, de aço inoxidável: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, aço de liga: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, Ⅲ de st45.8/;

5, padrão de fabricação: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, modo de conexão: porca da flange, conexão de parafuso.

7, processo de produção: forjamento, fabricação do forjamento, etc. totais profissionais.

8, modo de processamento: gerencio do torno do CNC da elevada precisão, revestimento geral do torno, soldadura de arco de argônio e o outro processamento.

9, espaço de aplicação: Caldeira e embarcação de pressão, petróleo, indústria química, construção naval, indústria farmacêutica, metalurgia, maquinaria, carimbando a indústria alimentar do cotovelo, etc.

Vantagem e desvantagem

1, lá não é nenhum problema da chanfradura; não há nenhum problema da junção de extremidade e da borda errada; a posição de soldadura pode ser ajustada à soldadura lisa.

2, um são que a condição do esforço depois que soldar não é boa, e são fáceis ter a soldadura incompleta, e há uma diferença no sistema de tubulação.

3, soldadura do soquete não são apropriados para o sistema de tubulação usado para o meio sensível da corrosão da quebra e o sistema de tubulação com exigências altas da limpeza.

4, além disso, a espessura de parede do encanamento ultra-alto da pressão, mesmo o encanamento de pequeno diâmetro, são igualmente muito grandes, e a soldadura de extremidade pode ser usada para evitar o soquete que solda tanto quanto possível.

Aplicação

Caldeira e embarcação de pressão, petróleo, indústria química, construção naval, farmácia, metalurgia, maquinaria, carimbando o alimento do cotovelo e as outras indústrias.

Pacote

a. Pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizado

Prazo de entrega

Nossa fábrica do plano de aço tem a capacidade alta para a produção, o prazo de entrega é 45days para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de transporte.
