Detalhes do produto:
|
| Material: | De aço inoxidável | Conexão: | Soldadura |
|---|---|---|---|
| tamanho: | 1/8' ~ 6' | Aplicação: | Conecte as tubulações |
| Padrão: | RUÍDO, ANSI | Embalagem: | EMBALAGEM PADRÃO |
| Realçar: | Flanges SS201 de aço inoxidável,304 flanges de aço inoxidável,flange de solda lisa do pescoço 316L |
||

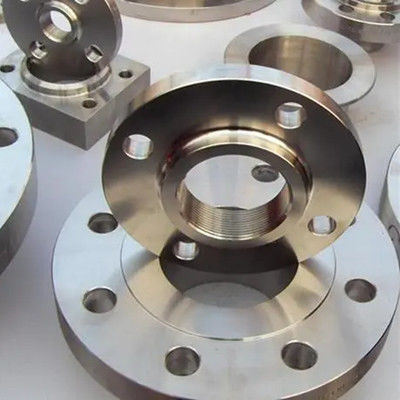

A flange de solda lisa do pescoço é uma flange que estenda a tubulação de aço e os encaixes de tubulação na flange e os conecte com o equipamento ou o encanamento através da solda de faixa. A flange igualmente pertence à flange de solda lisa, porque tem um pescoço curto, que melhore a força da flange e melhore a força de carregamento da flange. Consequentemente, pode ser usada para os encanamentos de alta pressão.
Diâmetro: DN15 - DN400
Material: SS304, SS316
Pressão: 0,6---4.0MPa
Padrões: ASTM/ANSI, ISO, RUÍDO
folha de 304 do pescoço de aço inoxidável das flanges de 316L SS201 dados técnica de solda lisa da flange como abaixo:
| Especificação | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24,5 | 38 | 3 | 11,5 | 65 | 4-Ø14 |
| DN20 | 105 | 30,5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37,5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16,5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17,5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19,5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
A flange de solda lisa do pescoço, a emenda de solda entre a tubulação e a flange é solda de faixa, e o material está feito à máquina da placa de aço ordinária com espessura qualificada, quando a flange da soldadura de extremidade do pescoço for feita à máquina na maior parte das peças de aço forjadas; Consequentemente, a flange de solda lisa com pescoço e a flange da soldadura de extremidade com pescoço não podem ser substituídas ocasionalmente.
A flange de solda lisa do pescoço é amplamente utilizada em projetos básicos tais como a indústria química, a construção, a fonte de água, a drenagem, o petróleo, a luz e a indústria clara, refrigeração, saneamento, encanamento, proteção contra incêndios, energia elétrica, o espaço aéreo, construção naval e assim por diante.
