Detalhes do produto:
|
| Nome do produto:: | Olet de aço inoxidável | Especificações:: | DN6~DN600 |
|---|---|---|---|
| Tecnologia:: | Ver e fazer à máquina | Material:: | SS304,304L316,316L e |
| forma: | Nipolet, Latrolet, Elbolet | Técnicas: | soldadura de extremidade, welding& do soquete rosqueado |
| Realçar: | encaixes inoxidáveis da solda de extremidade,Encaixes Buttweld dos Ss |
||

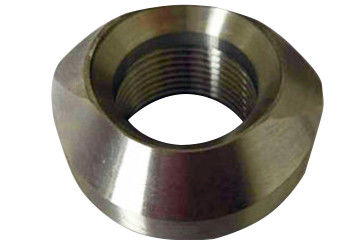

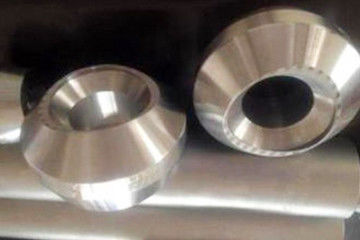

Olet é chamado igualmente assento de Olet, sela e tipo junção da sela de tubulação. É usado principalmente reforçando os encaixes de tubulação da conexão de ramo em vez dos tipos de conexão do ramo tais como a diminuição do T, o reforço da placa e o reforço da seção da tubulação. O Olet tem as vantagens proeminentes da segurança, a confiança, a redução de custo, construção simples, melhoria do canal de fluxo médio, série da normalização, e projeto e seleção convenientes.
Especialmente na alta pressão, na alta temperatura, no grande diâmetro e nos encanamentos grossos da parede, que é usado cada vez mais para substituir o método tradicional da conexão de Olet. O corpo principal do Olet é feito dos forjamentos de alta qualidade com o mesmo material que a tubulação, incluindo o aço carbono, o aço de liga, o de aço inoxidável, etc.
Padrão: MSS sp-97, GB/t19326 Q/FG11 e outros padrões.
Material: SS304,304L316,316L ETC.
três tipos de conexão: conexão da soldadura de extremidade, conexão da soldadura do soquete & conexão rosqueada.
Tipo de Olet: Nipolet, Latrolet, Elbolet
|
Tipo |
Tipo conectado |
||
|
Soquete GB19326 soldado |
Linha de tubulação do GB 19326 |
GB 19326 Extremidade-soldado |
|
|
Padrão |
SOLENOIDE (MSS SP-97 Q.TG11) |
TOL (MSS SP-97 Q, FG12) |
WOL (MSS SP-97 Q/FG13) |
|
Nipolet |
SNL (Q.TG/14) |
TNL (Q.FG14, SHB-PO1) |
WNL (Q/FG14) |
|
(45°) Latrolet |
SEL (Q.TG/15) |
TLL (Q/FGlx SHB-PO1) |
(Q/FG15) |
|
(1 5D) Elbolet |
|
TELEFONE (Q/FG1Q SHB-PO1) |
WEL (Q/FG16) |
Metal a folha de dados de aço inoxidável dos encaixes de tubulação de Olet da soldadura de extremidade de T
| Diâmetro nominal | Diâmetro nominal da tubulação principal serida | L | E | ||||||
| milímetro | em | milímetro | em | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 10 | 3/8 | 25 | 1 | 19,1 | - | - | 19,1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19,1 | 19,1 | 28,6 | 23,8 | 23,8 | 14,3 |
| 20 | 3/4 | 40 | 1.1/2 | 22,2 | 22,2 | 31,8 | 302 | 30,2 | 19,1 |
| 25 | 1 | 40 | 1.1/2 | 27,0 | 27,0 | 38,1 | 36,5 | 36,5 | 25,4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31,8 | 31,8 | 44,5 | 44,5 | 44,5 | 33,3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33,3 | 33,3 | 50,8 | 50,8 | 50,8 | 38,1 |
| 50 | 2 | 80 | 3 | 38,1 | 38,1 | 58,6 | 65,1 | 65,1 | 42,9 |
| 60 | 2.1/2 | 100 | 4 | 41,3 | 41,3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44,5 | 44,5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1/2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50,8 | 50,8 | 84,1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57,2 | 57,2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60,3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88,9 | 100,0 | - | 357,2 | 350,9 | - |
Aplicação
1, lá é regulamentos especiais para materiais do encanamento no projeto de ramos do encanamento.
2, a tubulação principal têm regulamentos técnicos claros para tipos diferentes de Olets, que é chamado os regulamentos para a categoria do material do encanamento.
3, grande diâmetro Olet (mais de 1/2 da tubulação principal) estão conectados geralmente pelo T padrão, quando Olet de pequeno diâmetro for conectado pelo grupo de Olet, que é amplamente utilizado nos países estrangeiros e tem padrões relevantes em China.
4, Olet de pequeno diâmetro são usados, que é benéfico às exigências da força e do esforço. A tubulação é fabricada de acordo com padrões, seguro e seguro.
a. Pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizado
Nossa fábrica de aço inoxidável dos encaixes de tubulação de Olet do metal tem a capacidade alta para a produção, o prazo de entrega é 45days para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de transporte.
