Detalhes do produto:
|
| Material: | De aço inoxidável, SS304 SS316L | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, JIS, GB | Aplicação: | A construção, conecta as tubulações |
| Embalagem: | caso de madeira | Superfície: | preto/galvanizado/polimento |
| Realçar: | Encaixes de tubulação DIN600 de aço inoxidável,Flange DN15 de alta pressão,Flange DIN600 de alta pressão |
||

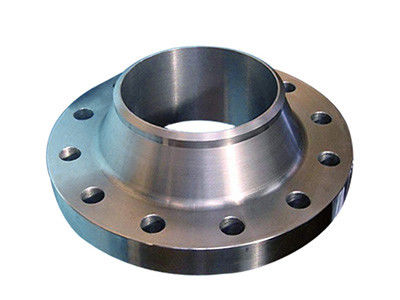

A flange de alta pressão é usada para as tubulações ou o equipamento de conexão com a pressão mais alta do que 10MPa. Presentemente, inclui principalmente a flange de alta pressão tradicional e o auto de alta pressão que apertam a flange.
A flange de alta pressão é uma peça que use a deformação plástica da gaxeta de selagem (gaxeta elíptica, gaxeta octogonal, gaxeta da lente, etc.) para conseguir o efeito de selagem, e é conectada à extremidade de tubulação para conectar a tubulação com a tubulação. Há uns furos na flange, e as duas flanges são conectadas firmemente pelos parafusos do parafuso prisioneiro.
Folha de dados técnica do T do aço carbono dos encaixes de tubulação ASTM do aço carbono A234 como abaixo:
| DN | PM1.6MPa (16bar) | PN2.5MPa (25bar) | ||||||||
| diâmetro externo | Diâmetro do círculo de centro do furo de parafuso | Diâmetro de furo do parafuso | Linha do parafuso | quantidade | diâmetro externo | Diâmetro do círculo de centro do furo de parafuso | Diâmetro de furo do parafuso | Linha do parafuso | quantidade | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | 8 |
| 125 | 250 | 210 | 18 | M16 | 8 | 270 | 220 | 26 | M24 | 8 |
| 150 | 285 | 240 | 22 | M20 | 8 | 300 | 250 | 26 | M24 | 8 |
| 200 | 340 | 295 | 22 | M20 | 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. O princípio de selagem pertence à deformação plástica.
2. Conectado pelos parafusos.
3. Os parafusos devem carregar a força elástica, o esforço da diferença da temperatura, a momento de flexão, o torque e muitos outros esforços externos.
4. O volume é enorme, o peso é pesado, e a instalação e o posicionamento são muito difíceis.
5. O desempenho de selagem é instável, especialmente sob o meio altamente tóxico áspero das circunstâncias (de alta temperatura, de alta pressão e), ele é fácil de escapar, tendo por resultado consequências sérias.
| Padrão | ANSI | Série A/B do ANSI B16.5 ASME B16.47 |
| RUÍDO | RUÍDO | |
| EN | EN1092-l: 2002 | |
| Material | ANSI | CS A105/SA 105NSS 304/304L, aço de liga 316/316L: WHPY45/52/65/80 |
| RUÍDO | CS RST37.2; S235JR SS 304/304L.316/316L | |
| EN | CS RST37.2; S235JR; C22.8SS 304/304L, 316/316L | |
| Pressão | ANSI | Classe 150, 300, 600, 900, 1500 2500lbs |
| RUÍDO | PN6, PN10, PN16>PN25, PN40>PN64, PN100 | |
| EN | PN6, PN10, PN16>PN25, PN40>PN64, PN100 | |
| Tamanho | ANSI | 1/2” - 60" |
| RUÍDO | DN15-DN2000 | |
| EN | DN15-DN2000 |
