Detalhes do produto:
|
| Material: | De aço inoxidável | Conexão: | Soldadura |
|---|---|---|---|
| tamanho: | 1/8' ~ 6' | Uso: | Linhas de junta da tubulação |
| Pressão: | Pressão média | Embalagem: | EMBALAGEM PADRÃO |
| Realçar: | SS304 6' flanges de aço inoxidável,316L 1/8' flanges de aço inoxidável,316L 1/8' Lap Joint Flange |
||

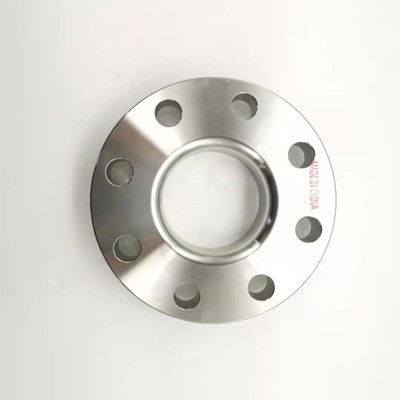

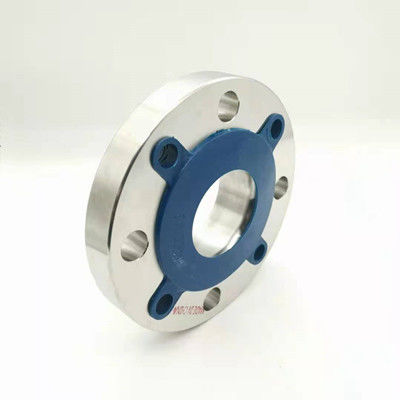

A flange de Lap Joint é uma parte móvel da flange, que seja combinada geralmente em acessórios da fonte e da drenagem de água. Quando o fabricante sae da fábrica, há uma flange em ambas as extremidades da junção de expansão, que é conectada diretamente com o encanamento e o equipamento no projeto com parafusos.
A flange de Lap Joint é salvar materiais. Sua estrutura é dividida em duas porções. Uma extremidade da tubulação é conectada com a tubulação e a outra extremidade é feita no anel da soldadura de extremidade. A placa da flange está feita de materiais de baixo grau, quando a peça da tubulação estiver feita dos mesmos materiais que a tubulação, para salvar materiais.
Diâmetro: DN10 - DN600
Material: 304, 304L, 316, 316L
Pressão: 0,63MPa-2.5MPa
Padrões: ASTM/ANSI, ISO, RUÍDO
Da flange de aço inoxidável de Lap Joint das flanges de SS304 316L folha de dados técnica como abaixo:
| Especificação | ØD | d1 | d2 | T | H | L | S-Ød3 |
| DN15 | 95 | 24,5 | 38 | 3 | 11,5 | 65 | 4-Ø14 |
| DN20 | 105 | 30,5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37,5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16,5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17,5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19,5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
A flange de Lap Joint salvar o custo. Quando o material da tubulação é especial e caro, o custo de soldar a flange de Lap Joint é mais baixo do que aquele da flange de solda do mesmo material.
Conveniente para a construção. Por exemplo, não é fácil alinhar os furos de parafuso correspondentes da flange durante a conexão, ou impeça que os furos de parafuso da flange mudem no futuro.
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
A flange da junção de regaço é amplamente utilizada no produto químico, na construção, na fonte de água, na drenagem, no petróleo, no saneamento, no encanamento, na proteção contra incêndios, na energia elétrica, e nos outros projetos.
