Detalhes do produto:
|
| Material: | De aço inoxidável | Conexão: | Soldadura |
|---|---|---|---|
| tamanho: | 1/2” - 48" (DN15-DN1200) | Padrão: | RUÍDO, JIS, ANSI, ASME, GB |
| Uso: | Linhas de junta da tubulação | Embalagem: | Caso ou pálete de madeira |
| Realçar: | Flanges B16.5 forjadas de aço inoxidável,Flanges forjadas de aço inoxidável de ASTM,Flange da soldadura de extremidade do pescoço de ASTM B16.5 |
||

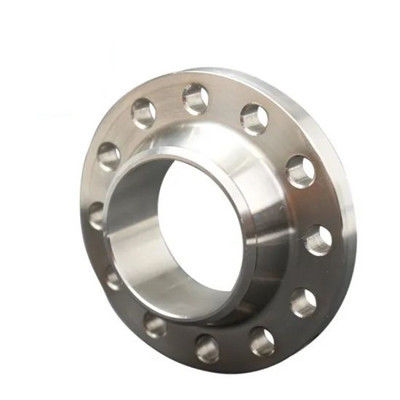

A flange da soldadura de extremidade do pescoço é um tipo dos encaixes de tubulação, que refira a flange com o pescoço e transição circular e extremidade da tubulação soldados com a tubulação. A flange não é fácil de deformar-se, tem a boa selagem e é amplamente utilizada. Tem exigências correspondentes da rigidez e da elasticidade e a transição de diluição razoável da soldadura de extremidade. A distância entre a junção soldada e a superfície comum é grande, e a superfície comum está livre da deformação de solda da temperatura.
A flange da soldadura de extremidade do pescoço adota uma estrutura complexa da trombeta, que seja apropriada para os encanamentos com grande flutuação da pressão ou a temperatura ou os encanamentos com alta temperatura, alta pressão e baixa temperatura. É usada geralmente para a conexão dos encanamentos e das válvulas com o PN maior do que 2.5MPa; É usada igualmente para meios caros, inflamáveis e explosivos do transtorte dos encanamentos.
Diâmetro: DN15 - DN300
Material: SS304, SS316
Pressão: 2,5MPa-10MPa
Padrões: ASTM/ANSI, ISO, RUÍDO
Da flange de aço inoxidável da soldadura de extremidade do pescoço das flanges de ASTM B16.5 folha de dados técnica como abaixo:
| DN | Diâmetro exterior A1 da tubulação | Tamanho da conexão | Espessura da flange | Identificação B1 da flange | Peso teórico | ||||||
| B | D | K | L | M | TH | C | B | Quilograma | |||
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1,12 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7,61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221,5 | 222 | 9,24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
A flange da soldadura de extremidade do pescoço é uma flange integral. Devido à conexão da solda da estrutura e de extremidade da transição do pescoço do cone, da força e da rigidez da flange são reforçados, e a tensão é melhor do que aquela da flange de solda lisa.
A flange da soldadura de extremidade do pescoço é amplamente utilizada no petróleo, na indústria química, na metalurgia, na energia elétrica, na construção naval, no gás natural, no encanamento e nas outras indústrias.
