Detalhes do produto:
|
| Material: | SS304 SS316L | Padrão: | RUÍDO, ANSI, ASTM, GB |
|---|---|---|---|
| tamanho: | Tamanho personalizado | Aplicação: | A construção, conecta as tubulações |
| Embalagem: | Caixa da madeira de /Poly da caixa de /Wooden da caixa | Superfície: | preto/galvanizado/polimento |
| Realçar: | Flanges A105 de aço inoxidável,Flanges de aço inoxidável de ASME B16.5,Flange de solda longa do pescoço de ASME B16.5 |
||

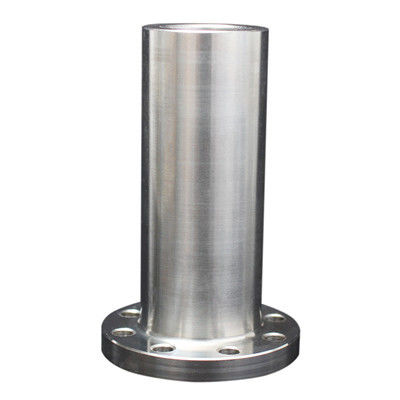

A flange de solda longa do pescoço tem uma altura alta do pescoço, que melhore a capacidade da rigidez e de rolamento da flange.
A flange de solda longa do pescoço, comparada com a flange da soldadura de extremidade, a carga de trabalho de solda é grande, o consumo de haste de solda é alto, e não pode suportar a dobra e a flutuação de alta temperatura e de alta pressão, repetidas da temperatura. Contudo, a instalação no local é mais conveniente, e o processo de solda que patting e que amassa pode ser omitido.
Diâmetro: DN15 - DN
Material: SS304, SS316
Pressão: Class150-2500
Padrões: ASTM/ANSI, ISO, RUÍDO
O pescoço de solda longo das flanges de aço inoxidável de ASME B16.5 A105 flangeia folha de dados técnica como abaixo:
| Tamanho nominal da tubulação | Diâmetro para fora lateral | O.D da cara aumentada | Diâmetro do cubo no chanfro | Diâmetro do furo | Espessura da flange mínima. | Comprimento através do cubo |
| D | G | E | B | t | L | |
| 1/2 | 89 | 35,1 | 30,2 | 12,7 | 11,2 | 228,6 |
| 3/4 | 99 | 42,9 | 38,1 | 19,1 | 12,7 | 228,6 |
| 1 | 108 | 50,8 | 50,8 | 25 | 11,2 | 228,6 |
| 11/4 | 117 | 63,5 | 60,5 | 31,8 | 15,7 | 228,6 |
| 11/2 | 127 | 73,2 | 66,5 | 38,1 | 17,5 | 228,6 |
| 2 | 152 | 91,9 | 82,6 | 50,8 | 19,1 | 228,6 |
| 21/2 | 178 | 104,6 | 95,3 | 63,5 | 22,4 | 228,6 |
| 3 | 191 | 127,0 | 108,0 | 76 | 23,9 | 228,6 |
| 31/2 | 216 | 139,7 | 124,0 | 88,9 | 23,9 | 228,6 |
| 4 | 229 | 157 | 139,7 | 101,6 | 23,9 | 304,8 |
| 5 | 254 | 185,7 | 165,1 | 127,0 | 23,9 | 304,8 |
| 6 | 279 | 215,9 | 196,9 | 152 | 25,4 | 304,8 |
| 8 | 343 | 269,7 | 247,7 | 203,2 | 28,4 | 304,8 |
| 10 | 406 | 323,9 | 304,8 | 254,0 | 30,2 | 304,8 |
Modo de conexão: flangeia a porca, conexão de parafuso
Padrão de fabricação: Hectograma/t20615-2009, ASME B 16,5
Tecnologia de produção: forjamento total profissional, forjando a fabricação, etc.
Modo de processamento: gerencio do torno do CNC da elevada precisão, revestimento ordinário do torno, etc.
A flange de solda longa do pescoço é amplamente utilizada no petróleo, na indústria química, nas energias hidráulicas, em farmacêutico, metalurgia, fibra química, refrigeração e outras indústrias.
