Detalhes do produto:
|
| Material: | Aço carbono | Tamanho: | 1/2” - 48" (DN15-DN1200) |
|---|---|---|---|
| Tratamento de superfície: | Quente galvanizado/preto | Padrão: | RUÍDO, JIS, ANSI, ASME, GB |
| Uso: | Linhas de junta da tubulação, gás | Espessura: | 2mm-50mm |
| Realçar: | 2500 libras de flanges do aço carbono,Flanges do aço carbono de ASME B16.5,2500 libras SE flange integral |
||

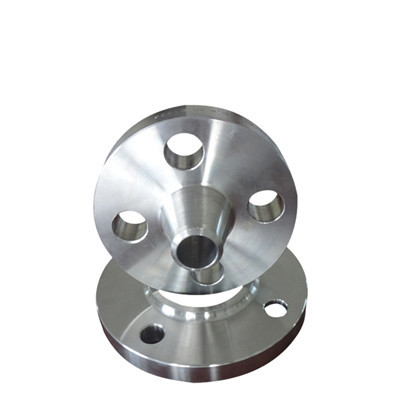

A flange integral do aço carbono é extremidade soldada com um pescoço longo. Em termos da aparência, a extremidade de tubulação integral da flange é mais grossa do que a extremidade extremidade de tubulação soldada da flange, e o diâmetro interno da flange integral é o mesmo que o diâmetro nominal à exceção de PN1.6MPa e de dn450.
OD: 1/2” - 24"
Tamanho: DN15-DN2000
Pressão: Class150/300/600
Padrão: ANSI, RUÍDO, GB, ISO, ASME
Classe de ASME B16.5 150 a 2500 libras SE folha de dados técnica da flange integral do aço carbono como abaixo:
| Diâmetro nominal | tamanho (milímetros) | ||||
| diâmetro D | D1 | Diâmetro de furo do parafuso | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
A flange integral do aço carbono tem a altura alta do pescoço e a espessura de parede relativamente grossa. Em termos da aplicação, a flange integral é a flange conectada com o equipamento. A flange integral é usada na maior parte na fabricação do equipamento e usada mal no projeto do encanamento.
A flange integral do aço carbono é usada principalmente na caldeira e na embarcação de pressão, petróleo, indústria química, construção naval, farmácia, metalurgia, maquinaria, carimbando o cotovelo, o alimento e as outras indústrias.
