Detalhes do produto:
|
| Material: | Aço carbono | Tamanho: | 1/2” - 72', 1/2” - 4 8" |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASME, GB | Uso: | Linhas de junta da tubulação |
| Espessura: | 2mm-50mm | Embalagem: | Caso ou pálete de madeira |
| Realçar: | Flange B16.5 rosqueada aço carbono,Flange SCH40 rosqueada aço carbono,Flange SCH80 rosqueada aço carbono |
||

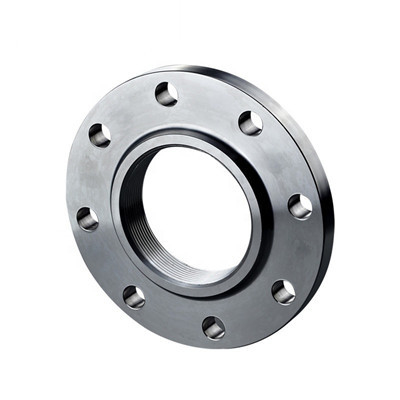

A flange rosqueada aço carbono tem a rigidez alta e é apropriada para ocasiões com alta pressão e temperatura. Há muitos tipos de superfície de selagem da flange: superfície de selagem do plano, que é apropriada para ocasiões com baixa pressão e meio não-tóxico; Superfície de selagem convexa côncava, apropriada para ocasiões com levemente de alta pressão.
Tamanho: 1/2” -- 24"
Padrão: ANSI, RUÍDO, GB, ASME
Classe da pressão: 150lbs a 3000lbs
Material: ASTM A182 F304,316L
Folha de dados técnica rosqueada aço carbono da flange de ASME/BS B16.5 SCH40 SCH80 ASTM A105 como abaixo:
| DN | diâmetro | Tamanho da conexão | Espessura da flange | diâmetro interno | Peso teórico | ||||||
| B | D | K | L | M | TH | C | B | Quilograma | |||
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1,12 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7,61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221,5 | 222 | 9,24 |
As flanges rosqueadas aço carbono são usadas em pares. São de uso geral nos encanamentos de baixa pressão. As flanges soldadas são usadas para pressões acima de 4kg. Uma gaxeta de selagem será adicionada entre as duas flanges e prendida então com parafusos. A espessura das flanges com pressões diferentes é diferente, e os parafusos que se usam são igualmente diferentes.
A flange rosqueada aço carbono tem o bom desempenho detalhado, assim que é apropriado para a engenharia básica tal como a indústria química, a construção, a drenagem, o petróleo, a luz e a indústria clara, refrigeração, encanamento, energia elétrica e assim por diante.
