Detalhes do produto:
|
| Material: | De aço inoxidável | Conexão: | Soldadura |
|---|---|---|---|
| Tamanho: | 1/8' ~ 6' | Aplicação: | Conecte as tubulações, gás e assim por diante |
| Padrão: | RUÍDO, ANSI, GB/T | Embalagem: | Embalagem padrão |
| Realçar: | Flanges de aço inoxidável de ASTM A182,304 flanges de aço inoxidável,Flange de ASTM A182 PL |
||

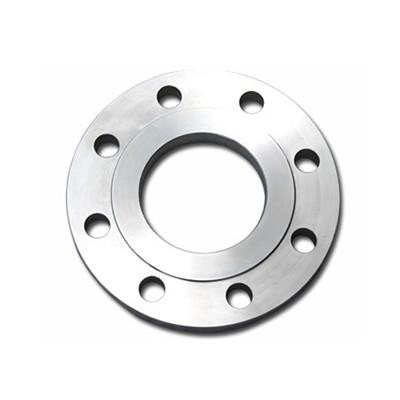

A flange de aço inoxidável do PL tem as vantagens da aquisição material conveniente, da fabricação simples, do baixo custo e da aplicação larga; Contudo, a rigidez é pobre, assim que não será usada no sistema de encanamento do processo químico com exigências da oferta e procura, a inflamabilidade, o grau da explosão e do vácuo alto e as ocasiões com perigos altos e extremos. O tipo de superfície da selagem tem a superfície plana e convexa.
Tamanho: 1/2” - 60"
Pressão: 150#-2500#
Diamater: PN16-PN100
Padrão: ANSI, RUÍDO, GB, ASME
Da flange de aço inoxidável do PL dos encaixes de tubulação do metal de ASTM A182 304 folha de dados técnica como abaixo:
| DN | diâmetro | Tamanho da conexão | Espessura da flange | diâmetro interno | Peso teórico | ||||||
| B | D | K | L | M | TH | C | B | Quilograma | |||
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1,12 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7,61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221,5 | 222 | 9,24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
A flange de aço inoxidável do PL é a flange a mais comum, com pressão de pn2.5, de pn6, de PN10, de PN16 e de PN25. O formulário de solda é introduzir a tubulação na flange para soldar. Os materiais da flange de solda lisa incluem 304,316,316l.
A flange de aço inoxidável do PL é amplamente utilizada em projetos básicos tais como a indústria química, a construção, a fonte de água, a drenagem, o petróleo, a luz e a indústria clara, refrigeração, saneamento, encanamento e assim por diante.
