Detalhes do produto:
|
| Material: | Aço carbono | Conexão: | Soldadura |
|---|---|---|---|
| Tamanho: | 3/4", 1/8' ~ 6' | Aplicação: | Conecte as tubulações |
| Padrão: | RUÍDO, BSP, ANSI | Pressão: | PN2.5, PN10 |
| Realçar: | Flanges do aço carbono CLASS150,Flanges do aço carbono de ASTM A105,Flange de DN80 PN16 PL |
||

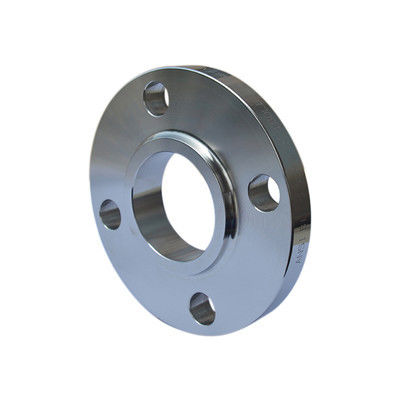

A flange do PL do aço carbono refere o conector cujo o material do corpo é flange do aço carbono ou flange da extremidade. Os materiais da flange incluem a forjadura de A105, ou o aço Q235B, 10#, 20#, A3, o Q345B, o aço 45, etc.
Tamanho: 1/2” - 60"
Pressão: 150#-2500#
Escala do diâmetro: dn15-dn1000
Material do produto: A105 16Mn 20#
Características do produto: resistência de corrosão
Folha de dados técnica da flange do PL do aço carbono de ASTM A105 CLASS150 Q235 DN80 PN16 como abaixo:
| DN | Diâmetro exterior A1 |
Tamanho da conexão | Espessura da flange | Diâmetro interno da flange | Largura de sulco | ||||||
| Diâmetro exterior da flange | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143,5 | 135 | 6 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 6 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221,5 | 222 | 8 |
A flange do PL do aço carbono é produzida de acordo com o tamanho e a escala da tolerância exigidos por padrões nacionais. Geralmente, a fim impedir a oxidação, a superfície da flange terá galvanizado a camada (zinco amarelo, zinco branco, etc.), ou seja pintada com óleo antiferrugem e pulverizou-a com a pintura antiferrugem.
A flange do PL do aço carbono é amplamente utilizada em projetos básicos tais como a indústria química, a construção, a fonte de água, a drenagem, o petróleo, a luz e a indústria clara, refrigeração, saneamento, encanamento, proteção contra incêndios, energia elétrica, o espaço aéreo, construção naval e assim por diante.
