Detalhes do produto:
|
| Material: | SS304 SS316L | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, GB | Tamanho: | 1/8" ~2", 1/2 ' ~ 6' |
| Aplicação: | A construção, conecta as tubulações | Embalagem: | o caso de madeira, ensaca |
| Realçar: | Flange PN16 de solda lisa,Flange SS304 de solda lisa,flange 316L de solda lisa |
||

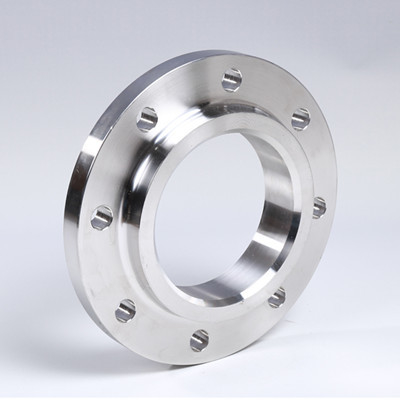

A flange de solda lisa de aço inoxidável é um tipo da flange conectado com a embarcação ou o encanamento pela solda de faixa, que pertence a qualquer tipo de flange. A flange de solda lisa de aço inoxidável tem a estrutura simples e salvar materiais, mas seu desempenho de selagem não é tão bom quanto que da flange da soldadura de extremidade do pescoço. É amplamente utilizado na conexão de embarcações e de encanamentos de pressão média e baixa.
Especificação: dn15-dn2000
Material: 304, 316, 316L, etc.
Embalagem: caso de madeira ou outro
Pressão nominal: sch10s, sch20s, etc.
PN16 10 folha de 25 40 ASSIM dados técnica de solda lisa de aço inoxidável da flange de SS304 316L como abaixo:
| DN | Diâmetro exterior A1 |
Tamanho da conexão | Espessura da flange | Diâmetro interno da flange | Largura de sulco | ||||||
| Diâmetro exterior da flange | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143,5 | 135 | 6 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 6 |
A flange de solda lisa de aço inoxidável é aplicável ao sistema de encanamento com categoria da baixa pressão e nenhuns flutuação da pressão, vibração e choque sérios. É fácil alinhar quando a solda e o conjunto, e o preço são relativamente baratos, assim que foi amplamente utilizado.
A flange de solda lisa de aço inoxidável é usada principalmente na energia petroquímica, elétrica, no produto químico, na construção naval, em farmacêutico, fabricação de papel e outros projetos.
