Detalhes do produto:
|
| Material: | Aço carbono | Tamanho: | 1/8' ~ 6' |
|---|---|---|---|
| Aplicação: | óleo, gás e assim por diante | Padrão: | RUÍDO, ANSI, GB/T |
| Embalagem: | Embalagem padrão | Pressão: | pressão média |
| Realçar: | Flanges do aço carbono A105,Flanges do aço carbono do RUÍDO do ANSI,Flange A105 de solda lisa |
||

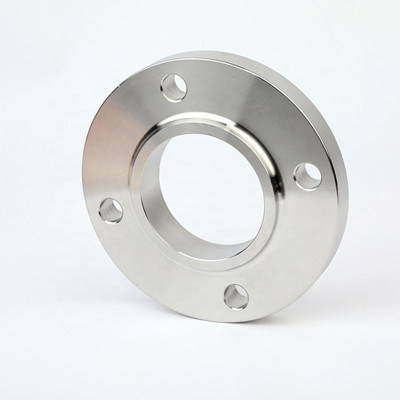

A flange de solda lisa do aço carbono não é fácil de deformar-se, tem a boa selagem e é amplamente utilizada. Tem exigências correspondentes da rigidez e da elasticidade e a transição de diluição de solda lisa razoável. A distância entre a junção soldada e a superfície comum é grande, e a superfície comum está livre da deformação de solda da temperatura.
Especificação: dn15-dn2000
Material: 304, 316, 316L, etc.
Embalagem: caso de madeira ou outro
Pressão nominal: sch10s, sch20s, etc.
Folha de dados técnica de solda lisa da flange do aço carbono do padrão A105 do RUÍDO do ANSI como abaixo:
| DN | Diâmetro exterior A1 |
Tamanho da conexão | Espessura da flange | Diâmetro interno da flange | Largura de sulco | ||||||
| Diâmetro exterior da flange | K | L | n | Th | |||||||
| B | B | ||||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60,3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143,5 | 135 | 6 |
A flange de solda lisa do aço carbono adota uma estrutura complexa da trombeta, que seja apropriada para os encanamentos com grande flutuação da pressão ou a temperatura ou os encanamentos com alta temperatura, alta pressão e baixa temperatura. É usada geralmente para a conexão dos encanamentos e das válvulas com o PN maior do que 2.5MPa; É usada igualmente para meios caros, inflamáveis e explosivos do transtorte dos encanamentos.
A flange de solda lisa do aço carbono é usada principalmente na caldeira e a embarcação de pressão, o petróleo, indústria química, construção naval, farmácia, metalurgia, maquinaria, alimento e outras indústrias.
