Detalhes do produto:
|
| Material: | SS304 SS316L | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, GB | Tamanho: | 1/8" ~2", 1/2 ' ~ 6' |
| Aplicação: | O óleo, petróleo, conecta as tubulações | Embalagem: | Caixa de madeira de /Poly da caixa de /Wooden da caixa |
| Realçar: | Flanges de aço inoxidável do ANSI B16.5,Flanges F51 de aço inoxidável,Flange de A182 F51 WN |
||

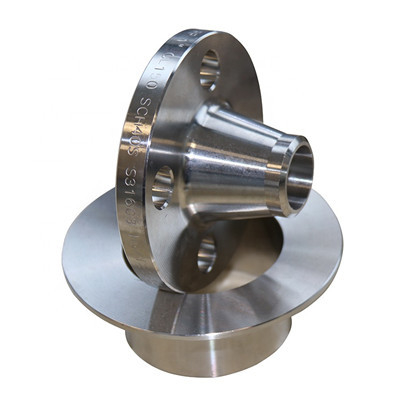

A flange de aço inoxidável de WN tem formulários diferentes da solda da flange de solda lisa. A solda entre a flange da soldadura de extremidade do pescoço e a tubulação é solda circunferencial, quando a flange de solda lisa for solda de faixa. A flange da soldadura de extremidade do pescoço está feita na maior parte do aço forjado, quando a flange de solda lisa for feita da placa de aço ordinária.
Tamanho: DN15-2000
Padrão: RUÍDO, ASME, ASME B16.5
Material: 304/316/304L/316L de aço inoxidável
Pressão: Class150/300/600/9001500/2500
Folha de dados técnica WN de ASTM A182 F51 F53 WN da flange de aço inoxidável do ANSI B16.5 como abaixo:
| Diâmetro nominal | tamanho (milímetros) | ||||
| diâmetro D | D1 | Diâmetro de furo do parafuso | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
| 125 | 250 | 210 | 26 | 184 | 3 |
A flange de aço inoxidável de WN e a flange de solda lisa não podem ser substituídas ocasionalmente. Do ponto de vista de fabricação, o grande diâmetro interno da flange de solda lisa significa o peso pequeno e o baixo custo. A flange da soldadura de extremidade do pescoço com o diâmetro maior de 250mm será testada, e a flange de assim não precisa de ser testada.
A flange de aço inoxidável de WN é apropriada para o petróleo, a indústria química, o encanamento, a proteção contra incêndios, a energia elétrica, o espaço aéreo, a construção naval e as outras indústrias.
