Detalhes do produto:
|
| Material: | Aço carbono | Tamanho: | 3/4", 1/8' ~ 6' |
|---|---|---|---|
| Conexão: | Soldadura | Padrão: | RUÍDO, ANSI, ASTM, GB |
| Aplicação: | O óleo, petróleo, conecta as tubulações | Embalagem: | o caso de madeira, ensaca |
| Realçar: | B16.5 flange do aço carbono WN,SCH40 flange do aço carbono WN,SCH80 flange do aço carbono WN |
||

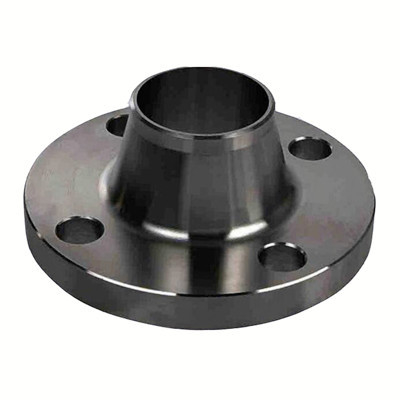

A flange do aço carbono WN será soldada em camadas internas e exteriores. É usada geralmente nos encanamentos médios e de alta pressão. A pressão nominal do encanamento está entre 0,25 ~ 2.5MPa.
A flange do aço carbono WN adota a conexão de superfície côncava de selagem do corpo convexo, e a instalação é complexa, assim que os custos laborais, o método da instalação e o custo material auxiliar são relativamente altos.
Força: 0.6-2.5MPA
Diâmetro: DN15-DN400
Material: A105,16Mn, 20#
Padrão: RUÍDO, ASME, ASME B16.5
Folha de dados técnica da flange do aço carbono WN de ASME/BS B16.5 SCH40 SCH80 ASTM A105 como abaixo:
| DN | diâmetro | Tamanho da conexão | Espessura da flange | |||||
| B | D | K | L | M | TH | C | ||
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42,4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
A flange do aço carbono WN não é fácil de deformar-se, tem a boa selagem e é amplamente utilizada. É apropriado para os encanamentos com grande flutuação dos encanamentos da pressão ou da temperatura, da alta temperatura, da alta pressão e da baixa temperatura, ou para a conexão dos encanamentos e das válvulas maiores do que 2.5MPa.
A flange do aço carbono WN é usada principalmente no petróleo, na indústria química, na construção naval, na farmácia, na metalurgia, na maquinaria, no alimento e nas outras indústrias.
