Detalhes do produto:
|
| Material: | Aço carbono | Conexão: | Soldadura |
|---|---|---|---|
| Tamanho: | 1/2” - 4 8", 1/2 ' ~ 6' | Aplicação: | o gás, conecta as tubulações, óleo |
| Padrão: | RUÍDO, ANSI, ASME, GB | Embalagem: | Caso ou pálete de madeira |
| Realçar: | Flanges do aço carbono A694,Flanges do aço carbono de ASME A105,Flange do interruptor RF de ASTM A694 |
||

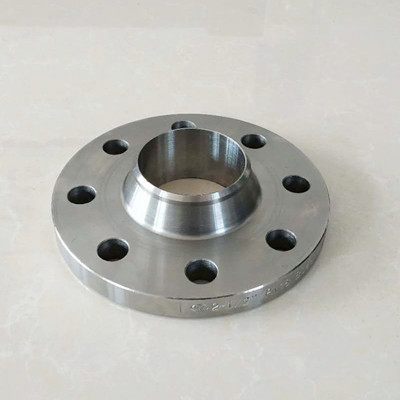

A flange do interruptor do aço carbono refere a flange que é introduzida na escada do anel da flange na extremidade da tubulação e soldou na extremidade e na parte externa de tubulação. Há dois tipos das flanges com pescoço e sem pescoço. A flange da tubulação com pescoço tem a boa rigidez, deformação de solda e bom pequenos selando o desempenho. Pode ser usada para ocasiões com pressão de 1,0 ~ 10.0MPa.
Força: 0.6-2.5MPA
Diâmetro: DN15-DN400
Material: A105,16Mn, 20#
Padrão: ASTM, ASME B16.5
Folha de dados técnica de solda da flange do interruptor do aço carbono do soquete de ASTM/ASME A105 ASTM A694 como abaixo:
| DN | diâmetro | Tamanho da conexão | Espessura da flange | diâmetro interno | Peso teórico | ||||||
| B | D | K | L | M | TH | C | B | Quilograma | |||
| 15 | 21,3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1,12 |
| 32 | 42,4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48,3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170,5 | 161 | 7,61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221,5 | 222 | 9,24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
A flange do interruptor do aço carbono igualmente inclui o tipo flange de B para embarcações, que é usado nas ocasiões com exigências de selagem altas, e é usada principalmente para as tubulações da pressão acima de 4kg. Para que as tubulações sejam conectadas, para instalar uma flange, adicione uma gaxeta entre as duas flanges, e prenda-as então com parafusos.
A flange do interruptor do aço carbono é amplamente utilizada na indústria química, na construção, na fonte de água, na drenagem, no petróleo, na proteção contra incêndios, na energia elétrica, no espaço aéreo, na construção naval e em outros projetos básicos.
