Detalhes do produto:
|
| Material: | SS304 SS316L | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, GB | Tamanho: | Tamanho personalizado |
| Aplicação: | Petróleo, produto químico, construção | Embalagem: | o caso de madeira, ensaca |
| Realçar: | Flanges A106 de aço inoxidável,Flanges de aço inoxidável do ANSI B165,B165 316L alinhou a flange |
||

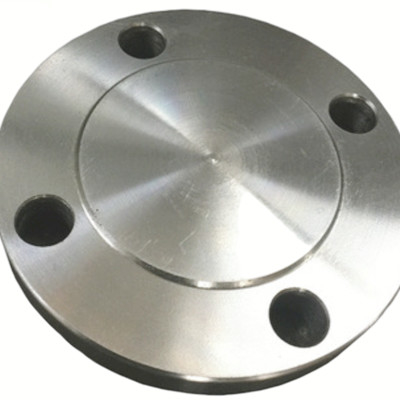

A flange alinhada de aço inoxidável, igualmente sabido como a flange composta e o alinhamento da flange do anel, é soldar de aço inoxidável ou o alinhamento de uma camada de placa de aço inoxidável na parte externa da flange de aço inoxidável (principalmente superfície de selagem e diâmetro interno). É uma flange sem furo no meio, que é usado para selar a tomada da tubulação. A função é a mesma que aquela da cabeça soldada e do tampão rosqueado da tubulação.
Dimensão:
900#: DN15-DN1000
1500#: DN15-DN600
2500#: D N15-DN300
Padrão: ASME/ANSI B16.5
Material: F304, F304L, F316, F316L
Folha de dados técnica alinhada de aço inoxidável da flange 316L do ANSI B165 ASTM A105 A106 304 como abaixo:
| Tamanho nominal | Tamanho da conexão | Espessura da flange | Dimensão da superfície de selagem | espessura de forro | |||||
| Diâmetro exterior da flange | Diâmetro do círculo de centro | Diâmetro de furo do parafuso | Número de furos de parafuso | d | dl | Superfície convexa | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
A flange alinhada de aço inoxidável é similar àquela da flange do looper. É feita dos materiais consistentes com a superfície de contato média e encaixada ou soldada no encanamento, que não pode somente encontrar o efeito previsto dos clientes no projeto do uso, mas para reduzir igualmente extremamente o investimento custado.
A flange alinhada de aço inoxidável é usada principalmente na caldeira e a embarcação de pressão, o petróleo, indústria química, construção naval, farmácia, metalurgia, maquinaria, alimento e outras indústrias.
