Detalhes do produto:
|
| Material: | Aço carbono | Conexão: | Soldadura |
|---|---|---|---|
| Tamanho: | 1/8' ~ 6' | Aplicação: | Conecte as tubulações, óleo, gás e assim por diante |
| Padrão: | RUÍDO, ANSI | Embalagem: | Embalagem padrão |
| Realçar: | Flange do orifício do aço carbono A105,Flange do orifício do aço carbono B16.5,Grupo da flange do orifício de ASME B16.5 |
||

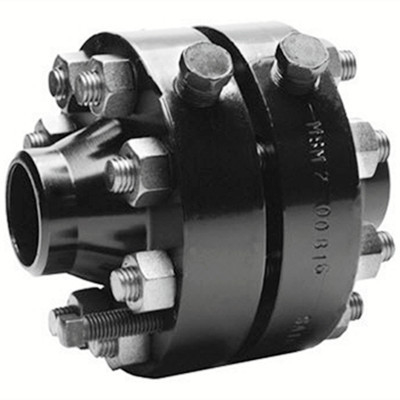

A flange do orifício do aço carbono, o modo de conexão é diferente daquela da flange ordinária. A flange de placa do orifício é a placa de orifício conectada ao encanamento pelo medidor de fluxo da placa de orifício. A placa de orifício é fixada no meio pelas flanges em ambos os lados, e conduzida ao transmissor de pressão diferencial com a pressão que toma o ponto na flange para medir o fluxo.
Tamanho: DN10-DN3000
Pressão: 150LB-2500LB
Material: ASTM A105/105N; A36
Espessura de parede: STD, SCH40, XS, SCH60, SCH80
O orifício do aço carbono de ASME/ANSI B16.5 A105 Class150 flangeia folha de dados técnica como abaixo:
| Diâmetro nominal | tamanho (milímetros) | ||||
| diâmetro D | D1 | Diâmetro de furo do parafuso | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
A flange do orifício do aço carbono assegurar-se-á de que o centro da placa de orifício, o centro da flange, o centro da tubulação e a gaxeta estejam concêntricos, e a centralidade diferente não excederá 0.002d/o β, o positivo e o sentido da pressão negativa da placa de orifício será consistente com o sentido de fluxo do meio.
A flange do orifício do aço carbono é um componente do medidor de fluxo de orifício, que aparece em pares. O fluxo material pode ser calculado de acordo com a fórmula usando a diferença da pressão em ambos os lados do orifício do fluxo.
