Detalhes do produto:
|
| Material: | SS304 SS316L | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, GB | Tamanho: | 1/2 sem emenda” a 24" |
| Aplicação: | A construção, conecta as tubulações | Embalagem: | Caixa de madeira de /Poly da caixa de /Wooden da caixa |
| Realçar: | Encaixe de tubulação transversal da maneira de SS316L 4,Os encaixes de tubulação frente e verso cruzam-se,Os encaixes de tubulação de aço inoxidável de ASME cruzam-se |
||

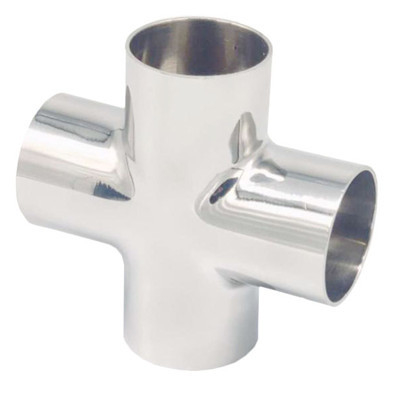

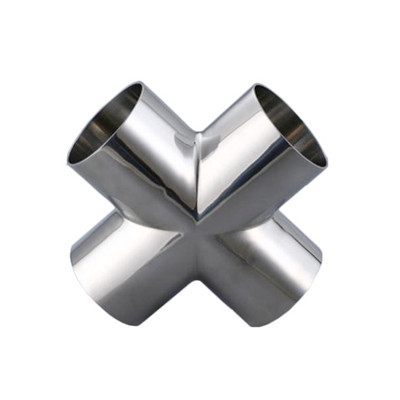

A cruz de aço inoxidável é um tipo do encaixe de tubulação usado no ramo do encanamento. Para a fabricação de cruz com tubulação sem emenda, há dois processos de uso geral: inflar hidráulico e pressionar quente.
A cruz de aço inoxidável adota o processo de pressão após o aquecimento, que reduz a tonelagem do equipamento exigida para a formação do material. A cruz da pressão quente tem a adaptação larga aos materiais. Este processo de formação é usado geralmente para a cruz com grande diâmetro e a parede grossa da tubulação.
Material: 304/316 de aço inoxidável
Conexão: Rápido conecte à mangueira Barb
Escala do tamanho: 1" a 4" e a 25.4mm-101.6mm
Pressão de rachamento: 1/3 a 25 psig (0,02 a barra 1,7)
Temperatura de trabalho: -10℉~400℉ (- 23℃~204℃)
Dados técnica transversal de aço inoxidável do duplex 3/4 de aço inoxidável de ASME B16.9 folha de 316 como abaixo:
| Tamanho da tubulação de Norminal (polegada) | Diâmetro externo | Genter a terminar | |
| C | M | ||
| 1/2 | 21,3 | 25,4 | |
| 3/4 | 26,7 | 28,4 | |
| 1 | 33,4 | 38,1 | |
| 1 1/4 | 42,2 | 47,8 | |
| 1 1/2 | 48,3 | 57,2 | |
| 2 | 60,3 | 63,5 | |
| 2 1/2 | 73 | 76,2 | |
| 3 | 88,9 | 85,9 | |
| 3 1/2 | 101,6 | 95,3 | |
| 4 | 114,3 | 104,6 | |
| 5 | 141,3 | 124 | |
| 6 | 168,3 | 142,7 | |
| 8 | 219,1 | 177,8 | |
| 10 | 273,1 | 215,9 | |
| 12 | 323,9 | 254 | |
| 14 | 355,6 | 279,4 | |
A cruz de aço inoxidável é formada pela pressão quente. A placa da tubulação maior do que o diâmetro transversal é aplainada ao tamanho do diâmetro transversal, e um furo é aberto na peça da tubulação esticada do ramo.
A placa do tubo é aquecida e posto na formação morra, e o dado para tirar a tubulação do ramo é instalado na placa do tubo.
Sob a ação da pressão, a placa do tubo é comprimida radialmente. Em processo da compressão radial, o metal flui à tubulação do ramo e forma uma tubulação do ramo sob a tensão do dado.
O processo inteiro é formado com a compressão radial da placa da tubulação e o processo de esticão de tubulação do ramo.
O metal da tubulação transversal pressionada quente do ramo é compensado pelo movimento radial da placa da tubulação, assim que é chamado igualmente processo radial da compensação.
A cruz de aço inoxidável é amplamente utilizada em centrais elétricas principais, na indústria química, na indústria clara, na metalurgia, na construção urbana, na construção naval, na engenharia do gás natural, na fabricação do alimento, na fabricação de papel, na medicina e nas outras indústrias no país e no estrangeiro.
