Detalhes do produto:
|
| Nome do produto: | Flange da soldadura do soquete | Padrão: | GB/ANSI /JIS/RUÍDO |
|---|---|---|---|
| Material: | De aço inoxidável | Conexão: | Solda |
| Tamanho: | Tamanho personalizado | Aplicação: | Indústria |
| Realçar: | Flange de solda do soquete do RUÍDO dos SS,Flange de solda do soquete da linha M16,Flange de solda do soquete do RF |
||

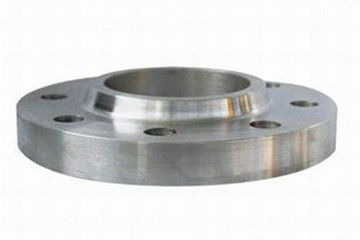

A flange de solda do soquete é uma flange soldada com a tubulação de aço em uma extremidade e aparafusou no extremo oposto. A produção de flange de solda do soquete é relativamente simples, que é principalmente aplicável ao sistema de encanamento com meio corrosivo; a flange pode ser feita de materiais diferentes para reduzir o custo da flange e para melhorar o desempenho.
A superfície de selagem da flange de solda do soquete inclui a cara aumentada (RF), a superfície convexa côncava (MFM), a espiga e a superfície do sulco (TG) e a superfície comum do anel (RJ). O modo de conexão inclui principalmente a porca da flange, a conexão de parafuso, etc. O processo de produção inclui o forjamento integral profissional, forjando a fabricação, etc.
Os métodos de processamento principais são gerencio de terminação do torno girando, ordinário do torno do CNC da elevada precisão, soldadura de arco de argônio e o outro processamento. O espaço de aplicação inclui a embarcação de pressão da caldeira, o petróleo, a indústria química, a construção naval, o farmacêutico, metalurgia, maquinaria, carimbando o alimento do cotovelo e as outras indústrias.
Padrão: GB/ANSI /JIS/RUÍDO
Material: de aço inoxidável
Tamanho: Tamanho personalizado
A conexão de solda da flange do soquete é fixar dois tubulações, encaixes de tubulação ou equipamentos em uma placa da flange respectivamente, a seguir adiciona a gaxeta da flange entre as duas placas da flange, e aperta as duas placas da flange com parafusos para fazê-los combinados firmemente.
Este tipo da conexão é usado principalmente para a conexão da tubulação do ferro fundido, da tubulação alinhada de borracha, da tubulação do metal não-ferroso e da válvula da flange. A conexão entre o equipamento de processo e a flange igualmente adota a conexão da flange.
Suas características principais são desmontagem fácil, de grande resistência e bom selando o desempenho. Ao instalar a flange, as duas flanges devem ser mantidas paralelo, e a superfície de selagem da flange não deve ser danificado e limpado. A gaxeta da flange será selecionada de acordo com regulamentos do projeto.
Folha de dados técnica de solda da flange do soquete de aço inoxidável dos encaixes da flange como abaixo:
| Flange de solda do soquete | |||||||||||||||||
| DN | Diâmetro exterior da tubulação de aço | Tamanho da conexão | Espessura da flange | Dentro do diâmetro da flange B1 |
Soquete | Pescoço da flange | altura | Peso teórico | |||||||||
| Diâmetro exterior da flange | Diâmetro do círculo de centro do furo de parafuso | Diâmetro de furo do parafuso | Número de furos de parafuso | linha | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
Nossa fábrica lisa de aço tem a capacidade alta para a produção, o prazo de entrega é 30 dias para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de envio.
