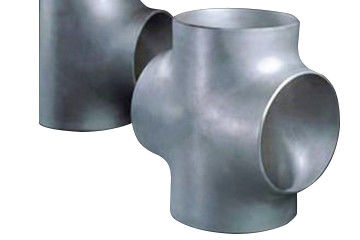

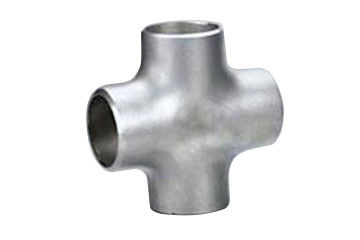

Cruz de aço inoxidável da soldadura de extremidade do T dos encaixes de tubulação de aço inoxidável

Descrição

1, a cruz é um conector da tubulação, que seja usado na tubulação do ramo da tubulação principal. O T transversal pode ser dividido no diâmetro igual e diâmetro da diminuição.

2, as extremidades do bocal do T igual da cruz do diâmetro são o mesmo tamanho; o tamanho principal do bocal do T transversal de diminuição é o mesmo, e o tamanho do bocal da tubulação do ramo é menor do que aquele da tubulação principal.

3, o processo de manufatura da cruz incluem principalmente inflar hidráulico e pressionar quente.

4, inflar hidráulico do T transversal são usar uma imprensa hidráulica especial para injetar o líquido na placa do tubo com o mesmo diâmetro que o T transversal.

5, os dois cilindros laterais horizontais da imprensa hidráulica movem-se synchronously para expulsar a placa do tubo, o volume da placa do tubo tornam-se menores, a pressão líquida nos aumentos da placa do tubo.

6, os fluxos materiais do metal ao longo da cavidade interna do dado sob a ação dobro da pressão líquida no cilindro lateral e o tubo anulam e expandem a tubulação do ramo.

7, a formação quente do T transversal são aplainar a placa do tubo maior do que o diâmetro do T transversal ao tamanho do diâmetro do T transversal, e abrir um furo na posição da tubulação de esticão do ramo.

8, a placa do tubo são aquecidos, posto na formação morra, e põe no dado da tubulação de esticão do ramo; sob o efeito da pressão.

9, a placa do tubo são comprimidos radialmente, em processo da compressão radial, o metal fluem ao sentido da tubulação do ramo e formam a tubulação do ramo sob o estiramento do dado.

10, o processo inflando hidráulico da cruz podem ser formados em uma vez com eficiência alta da produção; porque o processo inflando hidráulico da cruz sem emenda exige a grande tonelagem do equipamento.

11, é usado principalmente para a fabricação da cruz padrão da espessura de parede menos do que dn400.

12, a tonelagem do equipamento necessário para o processo da pressão quente da cruz são reduzidos.

13, cruz pressionada quente têm a adaptação larga aos materiais, que é apropriada para o aço do baixo-carbono, o aço de liga e o de aço inoxidável; especialmente para o grande-diâmetro e a cruz grossa da parede da tubulação, este processo de formação é adotado geralmente.

14, cruz da soldadura de extremidade são um encaixe de tubulação feito do aço pela pressão quente ou pela forjadura. Seu formulário da conexão é diretamente soldadura de extremidade a tubulação transversal e de aço.

15, os padrões principais da fabricação da cruz da soldadura de extremidade são geralmente GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, hectograma/T21635, hectograma/T21631, SY/T0510.

Especificação

1. Padrões: GB12459-90, gb12401-90, ASME/ANSI b16.9, RUÍDO, JIS, etc.

2. Material: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, etc.

3. Especificação: sem emenda de DN15 a DN600; emendado de DN15 a DN1200.

4. Tratamento de superfície: limpar com jato de areia, rolar, conservar e lustrar.

5. Espessura de parede: 1.2mm-6mm r = 1.5D.

6. Modo de conexão: soldando, conjunto rápido, linha, flange.

7. Características e propriedades: grande resistência da diferença da temperatura; pressão normal 16MPa; resistência de corrosão forte; precisão; espessura de parede.

Folha de dados técnica

Cruz de aço inoxidável da soldadura de extremidade do T da folha de dados de aço inoxidável dos encaixes de tubulação

Aplicação

É amplamente utilizada no petroquímico, na engenharia do encanamento do petróleo e gás, na engenharia natural do gasoduto, no central química, no central elétrica, no estaleiro, na leiteria, no alimento, na cerveja, na bebida, em farmacêutico, cosméticos e outros campos industriais.

Pacote

a. Pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizado

Prazo de entrega

Nossa cruz de aço inoxidável da soldadura de extremidade do T da fábrica de aço inoxidável dos encaixes de tubulação tem a capacidade alta para a produção, o prazo de entrega é 45days para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de transporte.
