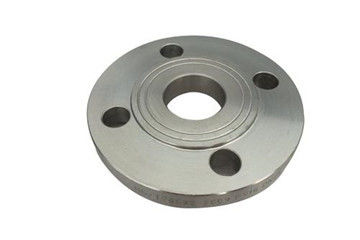

Detalhes do produto:
|
| Nome do produto: | Flange da soldadura do soquete | Material: | aço carbono |
|---|---|---|---|
| Conexão: | Solda | Padrão: | RUÍDO, ANSI, ASTM, JIS, GB |
| Tamanho: | Tamanho personalizado | Aplicação: | Óleo, petróleo |
| Destacar: | Flange de solda do soquete de ASME,flange de solda do soquete 40mpa,Flange de solda do soquete DN1000 |
||
A forma básica da flange de solda do soquete é a mesma que aquela da flange de solda lisa com pescoço. Um soquete é aberto no furo interno da flange, e a tubulação é introduzida no soquete e soldada. Solde o anel da solda na parte de trás da flange. A diferença entre a flange do soquete e o sulco é fácil ser corroído. Se é soldada para dentro, a corrosão pode ser evitada.
A força de fadiga da flange de solda do soquete é 5% mais alto do que aquele da flange de solda lisa, e a força estática é a mesma. Ao usar esta flange da extremidade do soquete, seu diâmetro interno deve combinar o diâmetro interno da tubulação. As flanges do soquete são somente apropriadas para as tubulações do diâmetro nominal 50 ou menos.
Espaço de aplicação da flange de solda do soquete: caldeira, embarcação de pressão, petróleo, produto químico, construção naval, farmacêutico, metalurgia, maquinaria e cotovelo carimbando indústrias. É usada geralmente nos encanamentos com o MPa 10,0 do ≤ do PN e o ≤ 50 do DN.
O.D: DN = 10-1000, PN = 6.0-40mpa.
Material: 304, 304L, 316, 316L, 904L, 2520, etc.
Padrões: RUÍDO, JIS, GB, ASTM/ASME.
Projeto de solda da flange do soquete a estrutura do corpo e do soquete da flange no conjunto, que evita o escapamento causado pela falha alinhar a junção de solda durante a soldadura. Tem as vantagens da estrutura simples, uso e bom convenientes selando o desempenho. Os métodos de tratamento da oxidação da flange de solda do soquete são como segue:
1. Limpe com a escova de lixa e de fio.
2. Remova a grande área da oxidação com a lâmina do aço de tungstênio.
3. Remova a escória de solda e as outras saliências e rebarbas com um arquivo.
4. Use uma escova do raspador e de fio para remover a corrosão nas bordas e nos cantos.
5. Limpe com um pano limpo, ou mergulhe o pano com o solvente para limpar e oportuno aplique a primeira demão.
Folha de dados técnica de solda da flange do soquete das flanges do aço carbono como abaixo:
| polegada | Diâmetro nominal | 10kg=l. 0MPa | ||||
| diâmetro exterior | Distância do furo de parafuso | Diâmetro do parafuso | Número do furo de parafuso | Espessura da flange | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
Nossa fábrica lisa de aço tem a capacidade alta para a produção, o prazo de entrega é 45 dias para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de envio.
