Detalhes do produto:
|
| Nome do produto: | Flange da soldadura de extremidade | Material: | aço carbono |
|---|---|---|---|
| Conexão: | Solda | Padrão: | GB/ANSI /JIS/RUÍDO |
| Packing: | Embalagem padrão | Uso: | Transporte o gasóleo da água |
| Destacar: | flange da soldadura de extremidade 2.5MPa,Flange da soldadura de extremidade DN65,Flange da soldadura de extremidade do encanamento |
||

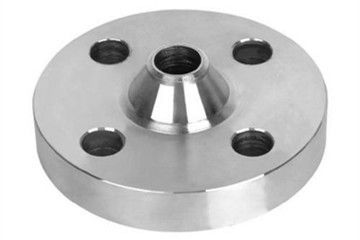

A flange da soldadura de extremidade, igualmente conhecida como a flange alta do pescoço, é um tipo do encaixe de tubulação, que refere a flange com conexão da solda do pescoço e da transição e de extremidade da tubulação com a tubulação. A flange da soldadura de extremidade não é fácil de deformar-se, selado bem, e amplamente utilizado. É apropriado para o encanamento com grande flutuação da pressão ou a temperatura ou a alta temperatura, a alta pressão e baixa temperatura. O preço é relativamente barato, e a pressão nominal não é mais do que 2.5MPa; É usada igualmente para meios caros, inflamáveis e explosivos do transporte. A pressão nominal é sobre pn16mpa.
Padrão: GB/ANSI /JIS/RUÍDO
Conexão: Soldadura
Uso: Transporte o gasóleo da água
Sequência da instalação da flange da soldadura de extremidade:
1. Antes de mais nada, antes de juntar-se a flange da soldadura de extremidade, os lados internos e externos dos encaixes de tubulação de aço inoxidável conectados devem ser classificados para fora.
2. As placas da flange com anel do sulco são instaladas respectivamente nas tubulações a ser conectadas.
3. A inserção O-deu forma ao anel de selagem de borracha e ao anel de selagem de aço inoxidável instalados em ambos os lados na placa da flange com anel do sulco. O diâmetro interno do anel de selagem é o mesmo que aquele da tubulação.
4. Conecte então os furos da flange com os parafusos, e aperte o conjunto do parafuso simetricamente.
5. Ao apertar a flange da soldadura de extremidade, a atenção deve ser pagada para fazer à selagem de cada alcance comum a especificação exigida.
As flanges do aço carbono terminam a folha de dados técnica da flange da solda como abaixo:
| Diâmetro nominal | 16kg=l. 6MPa | ||||
| diâmetro exterior | Distância do furo de parafuso | Diâmetro do parafuso | Número do furo de parafuso | Espessura da flange | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
Nossa fábrica lisa de aço tem a capacidade alta para a produção, o prazo de entrega é 35 dias para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de envio.
