Detalhes do produto:
|
| Material: | de aço inoxidável | Conexão: | Soldadura |
|---|---|---|---|
| Padrão: | RUÍDO, ANSI, ASTM, GB | Tamanho: | 1/8" ~2", 1/2 ' ~ 6' |
| Aplicação: | Químico, construção | Embalagem: | Caixa de madeira de /Poly da caixa de /Wooden da caixa |
| Destacar: | Flange Weldable da tubulação DN10,Flange Weldable da tubulação de ASTM B381,Flange Weldable da tubulação 2500LBS |
||

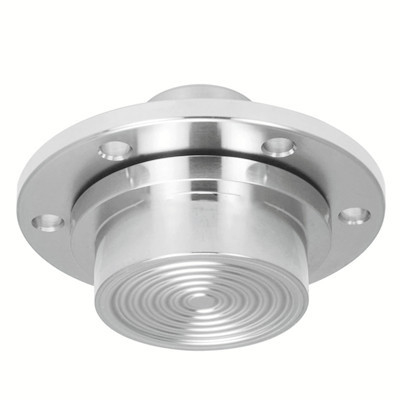

A flange de aço inoxidável de PJ-SE é salvar materiais. Sua estrutura é dividida em duas porções. Uma extremidade da tubulação é conectada com a tubulação e a outra extremidade é feita no anel da soldadura de extremidade. A placa da flange está feita do material de baixo grau, quando a peça da tubulação for feita do mesmo material que a tubulação.
Tamanho: 1/2” a 48"
Categoria: 304/de 304L/316/316L
Classe da pressão: 150-2500LBS
Padrão: ASME B16.5, ASTM A182
Folha de dados técnica PJ-SE de ASTM B381 DN10-DN600 ASTM16.5 da flange de aço inoxidável da classe 150 como abaixo:
| Tamanho nominal | Tamanho da conexão | Espessura da flange | Dimensão da superfície de selagem | espessura de forro | |||||
| Diâmetro exterior da flange | Diâmetro do círculo de centro | Diâmetro de furo do parafuso | Número de furos de parafuso | d | dl | Superfície convexa | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
A flange de aço inoxidável de PJ-SE pode salvar o custo. Quando o material da tubulação é especial e o preço é caro, o custo de soldar flanges do mesmo material é alto. É conveniente para a construção e pode salvar a inconveniência de furos de parafuso correspondentes da flange durante a conexão.
A flange de aço inoxidável de PJ-SE é amplamente utilizada em campos da engenharia do encanamento tais como o aquecimento, o aquecimento, o transporte da água, a indústria química, o gás natural, o calor, o tratamento de esgotos, o nascente de água, a ponte, a construção de aço, o transporte da água marinha e a pilha.
