Detalhes do produto:
|
| Nome do produto: | Flange da soldadura de extremidade | Padrão: | GB/ANSI /JIS/RUÍDO |
|---|---|---|---|
| Espessura: | 12mm-58mm | Diâmetro exterior: | 14-2020mm |
| Diâmetro interno: | 15-2024mm | Linha: | M10-M27 |
| Destacar: | Flange da soldadura de extremidade do OD 14MM,flange da soldadura de extremidade da espessura de 58mm,Flange da soldadura de extremidade da linha M27 |
||

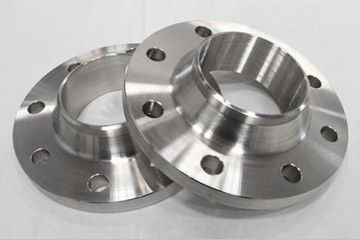

A flange da soldadura de extremidade é um tipo dos encaixes de tubulação, que refira a flange com conexão da soldadura do pescoço e da transição e de extremidade da tubulação com a tubulação. Não é fácil deformar-se, selado bem e amplamente utilizado. Tem exigências correspondentes da rigidez e da elasticidade e a transição de diluição razoável da soldadura de extremidade. A distância entre a junção de solda e a superfície comum é grande, e a superfície comum está livre da deformação de solda da temperatura.
A flange da soldadura de extremidade adota uma estrutura relativamente complexa do adaptador bucal, que seja apropriada para o encanamento com grande flutuação da pressão ou a temperatura ou a alta temperatura, a alta pressão e baixa temperatura. É usada geralmente para a conexão do encanamento e da válvula com o PN maior do que 2.5MPa, e igualmente usada para os meios caros, inflamáveis e explosivos do transtorte do encanamento.
Diâmetro exterior da flange: 75mm-2190mm
Diâmetro do círculo de centro do furo de parafuso: 50 milímetros --- 2130 milímetros
Diâmetro de furo do parafuso: 11mm-30mm
Número de furos de parafuso: 4-48
Linha: m10-m27
Espessura da flange: 12mm-58mm
Diâmetro exterior da tubulação: a (17.2-2032mm) B (14-2020mm)
Diâmetro interno da flange: a (18-2036mm) B (15-2024mm)
Peso teórico da flange: 0.36kg-234.6kg (DN 1800)
1. Aço carbono e forjamentos de aço inoxidável austeníticos com pressão nominal PN de 0.25mp-1.0mpa para a flange da soldadura de extremidade. Os forjamentos da categoria I são permitidos.
2. Além do que as seguintes disposições, os forjamentos com pressão nominal PN de 1.6mpa-6.3mpa cumprirão as exigências da categoria II ou acima.
3. Se uma das seguintes circunstâncias é estado conforme, encontrará as exigências de III e forjamentos:
(1) forjamentos da flange com ≥ 10.0MPa do PN da pressão nominal;
(2) forjamentos do aço de molibdênio do cromo com pressão nominal PN > 4.0Mpa;
(3) forjamentos de aço Ferritic com pressão nominal PN > 1.6Mpa e ≤ de trabalho da temperatura - ℃ 20.
As flanges de aço inoxidável terminam a folha de dados técnica da flange da solda como abaixo:
| Flange da soldadura de extremidade | |||||||||||||||||
| DN | Diâmetro exterior da tubulação de aço | Tamanho da conexão | Espessura da flange | Dentro do diâmetro da flange B1 |
Soquete | Pescoço da flange | altura | Peso teórico | |||||||||
| Diâmetro exterior da flange | Diâmetro do círculo de centro do furo de parafuso | Diâmetro de furo do parafuso | Número de furos de parafuso | linha | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
Nossa fábrica lisa de aço tem a capacidade alta para a produção, o prazo de entrega é 30 dias para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de envio.
