Detalhes do produto:
|
| Nome do produto: | Flange de solda lisa | Padrão: | GB/ANSI /JIS/RUÍDO |
|---|---|---|---|
| Material: | De aço inoxidável | Forma: | IGUAL |
| Tamanho: | DN10-DN2000 | Aplicação: | tubulações do gás e de óleo |
| Destacar: | Flange DN10 de solda lisa,Flange de solda lisa,Os SS igualam a flange de solda lisa |
||

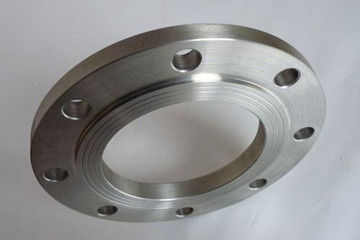

A flange de solda lisa é uma peça que conecte as tubulações entre si e as conecte à extremidade de tubulação. É usada igualmente para a conexão entre o equipamento dois, tal como a flange do redutor. A conexão da flange refere a conexão destacável da flange, da gaxeta e do parafuso como um grupo de estrutura de selagem combinada.
A flange de solda lisa é apropriada para a conexão da tubulação de aço com a pressão nominal que não excede 2.5MPa. A superfície de selagem da flange pode ser feita no tipo da lubrificação, no tipo convexo côncavo e no tipo do sulco da espiga. O uso de lubrificar a flange é o maior, e é usado na maior parte no caso das condições médias relativamente delicadas, tais como o ar comprimido não refinado de baixa pressão e a água de circulação de baixa pressão.
Folha de dados técnica de solda da flange do plano de aço inoxidável das flanges como abaixo:
| polegada | Diâmetro nominal | 10kg=l. 0MPa | ||||
| diâmetro exterior | Distância do furo de parafuso | Diâmetro do parafuso | Número do furo de parafuso | Espessura da flange | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
Padrão: GB/ANSI /JIS/RUÍDO
Tamanho: DN10-DN2000
Aplicação: tubulações do gás e de óleo
A flange de solda lisa tem a baixa altura do pescoço e a capacidade alta da rigidez e de rolamento. Comparado com a flange da soldadura de extremidade, a carga de trabalho de solda é grande, o consumo da haste de solda é alto, e não pode suportar a alta temperatura e a alta pressão, torções e voltas repetidas e flutuação da temperatura. Contudo, o dispositivo do campo é mais conveniente, que pode salvar o processo de soldar dano de fricção da emenda e é mais popular.
Padrão nacional: GB/t9112-2000 (gb9113.1-2000 ~ gb9123.4-2000)
Padrão americano: ANSI B16.5 class150, 300, 600, 900, 1500 (WN, assim, BL, th, LJ, interruptor)
Espaço de aplicação: Caldeira e embarcação de pressão, petróleo, indústria química, construção naval, farmacêutico, metalurgia, maquinaria, alimento e outras indústrias.
a. O pacote plástico c.Pallet D. do saco do pacote b.Wove do saco plástico de bolhas personalizou.
Nossa fábrica lisa de aço tem a capacidade alta para a produção, o prazo de entrega é 25 dias para a quantidade pequena, ou se você é pressa para aquele, nós podemos arranjar e encontrar sua data de envio.
