Detalhes do produto:
|
| Material: | Aço carbono | Conexão: | Soldadura |
|---|---|---|---|
| Tamanho: | 1/2” - 72', 1/2” - 4 8" | Aplicação: | Conecte as tubulações |
| Padrão: | RUÍDO, JIS, ANSI, ASME, GB | Espessura: | 2mm-50mm |
| Destacar: | Soldadura do STD cotovelo de 90 graus,Aço carbono tubulação do cotovelo de 90 graus,ASME encaixe de cotovelo de 90 graus |
||

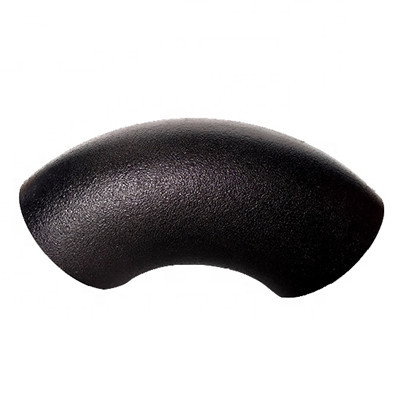

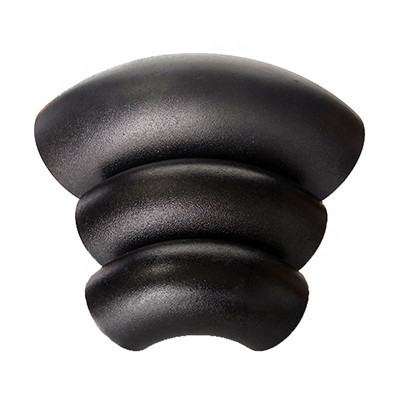

O cotovelo do aço carbono é um encaixe de tubulação que conecta duas tubulações com os diâmetros diferentes da tubulação para dirigir. O processo de produção é cortar uma placa padrão do cotovelo em um cotovelo V-dado forma, e aplicar então a pressão. Com o poder do equipamento de carimbo convencional ou especial, a placa do cotovelo é sujeitada diretamente à força da deformação e deformada no dado, para obter um cotovelo com determinada forma, o tamanho e o desempenho.
Tamanho: 1/2” - 24", DN15-DN600
Padrão: ASME, ANSI B16.9
Tipo: 30,45,60,90,180 graus
Material: ASTM A234WPB, A234WPC
Espessura: STD SCH40, XS, SCH80, XXS
Folha de dados técnica do cotovelo do aço carbono do grau 1.5D de ASME B16.9 A234 SCH 40 STD 90 como abaixo:
| Diâmetro nominal | diâmetro externo | Dimensão do centro para terminar a cara | Centro para centrar a dimensão | De volta à dimensão do fim | |||||
| 45° | 90° | 180° | 180° | ||||||
| Série A | Série B | Raio curto | Raio longo | Raio curto | Raio longo | Raio curto | Raio longo | Raio curto | |
| 15 | 21,3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 26,9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
| 25 | 33,7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 42,4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 48,3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
| 50 | 60,3 | 57 | 32 | 76 | 51 | 152 | 112 | 106 | 100 |
| 65 | 76,1 | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
| 80 | 88,9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
| 100 | 114,3 | 108 | 63 | 152 | 112 | 305 | 203 | 210 | 197 |
| 125 | 139,7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
O cotovelo do aço carbono é um encaixe de tubulação do metal que mude o sentido do encanamento no encanamento do aço carbono. De acordo com o ângulo, há três cotovelos de uso geral: 45 90 do ° 180 ° do ° e, e outros cotovelos anormais do ângulo tais como o ° 60 são incluídos igualmente de acordo com as necessidades do projeto. Os métodos da conexão com o encanamento incluem: soldadura direta, conexão da flange, conexão do quente-derretimento, conexão da fusão elétrica, conexão rosqueada, conexão do soquete, etc. de acordo com o processo de produção, pode ser dividido em: cotovelo de solda, carimbando o cotovelo, o cotovelo do impulso, o cotovelo da carcaça, etc.
O cotovelo do aço carbono é amplamente utilizado na indústria química, a construção, a fonte de água, a drenagem, o petróleo, a luz e indústria clara, refrigeração, saneamento, encanamento, proteção contra incêndios, energia elétrica, espaço aéreo, construção naval e outros projetos básicos.
